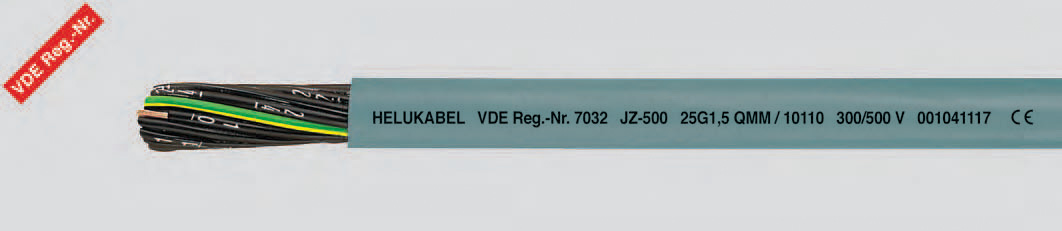

JZ-500

Гибкий кабель с цифровой маркировкой жил

jz-500

Технические характеристики

Кабель управления с изоляцией из специального ПВХ-пластиката

  • Пределы допустимой температуры окружающей среды кабеля
    • при монтажных и эксплуатационных изгибах от – 5°C до +80°C
    • при условии эксплуатации в фиксированном (неподвижном) состоянии от –40°C до +80°C
  • Номинальное напряжение U0/U — 300/500 B
  • Испытательное напряжение, переменный ток 50 Гц — 4000 B
  • Минимальный радиус изгиба кабеля — примерно 7,5 x диаметр кабеля
  • Устойчивость к воздействию ионизирующего излучениядо 80 x 106 сДж/кг (до 80 Мрад)

Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий.

Структура

  • голые медные проводники, многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
  • специальная изоляция жил на основе ПВХ-пластиката в соответствии с Z 7225
  • жилы скручены вместе послойный повив
  • цвет изоляции жил черный, с белыми цифрами, нанесенными в соответствии со стандартом DIN VDE 0293 (возможно также применение для изоляции жил ПВХ-пластиката синего или красного цвета)
  • на жиле заземления изоляция желто-зеленой расцветки
  • внешняя оболочка кабеля из специального ПВХ-пластиката серого цвета TM2
  • маслостойкость в соответствии со стандартом DIN VDE 0281 раздел 1
  • самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В)

Применение

Кабели типа JZ используются в качестве измерительных и контрольных кабелей (кабелей управления) в различных станках, транспортерах, конвейерах, поточных линиях в машиностроении, системах кондиционирования воздуха и в сталелитейном производстве. Цифровая маркировка жил кабеля выполнена таким образом, что их идентификация не вызывает никаких труд- ностей даже в том случае, когда удален только небольшой участок оболочки кабеля. Для предотвращения ошибок и неоднозначности при считывании маркировки все нанесенные на жилы номера подчеркнуты. Предназначенная для заземления жила расположена в верхнем слое повива, сразу непосредственно под внешней оболочкой кабеля.
